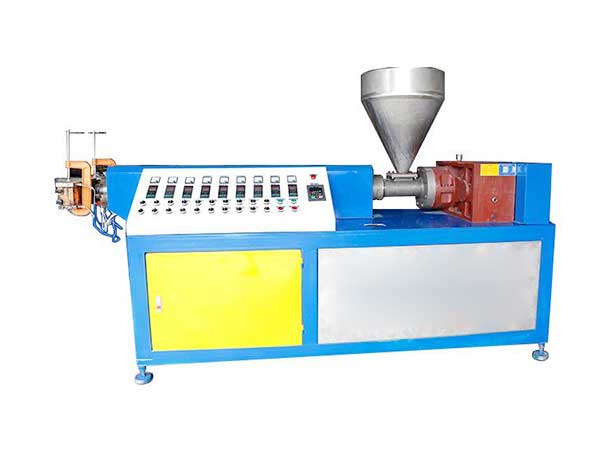

微型挤出机属于实验室小试设备，螺杆直径一般 12‑25mm，用料少（几克到几公斤每小时），用来做材料配方研发、改性、打样，可挤出细丝、细管、薄片、造粒，区别于大产量工业挤出机。那么，关于
微型挤出机料腔容积很小，微小波动就会放大到制品缺陷，主要分为原料、喂料系统、设备硬件、工艺参数、后处理牵引冷却、环境操作六大方面。
一、原材料因素（源头缺陷）
原料含水率：PA、PET、PC 等吸潮塑料，未充分干燥，挤出产生气泡、银纹、断条；微量水分在小机内影响被放大。
颗粒形态与均匀度：颗粒大小差异大、粉料、破碎回料，容易料斗架桥，下料忽多忽少，出料流量波动；金属杂质会划伤螺杆机筒、堵塞模头。
配方相容性：不同树脂共混、添加玻纤、粉体填料，相容性差会混炼不均；填料过高加剧螺杆磨损，熔体流动性变差。
热稳定性：热敏材料（PLA、生物降解料）高温容易降解碳化，产生黑点；新旧料、不同批次原料混用，造成制品不一致。
脱模剂、油污：颗粒表面的脱模剂、粉尘，会造成熔体分层、焊缝强度下降。
二、喂料送料系统
喂料波动：微型机物料流量很小，喂料转速微小波动直接带来出料粗细变化；粉料极易架桥、断料。
单螺杆：重力下料不稳定，料位高低变化会改变下料速率；
双螺杆：失重喂料精度，喂料漂移，共混比例不准，制品成分波动。
现象：出料忽粗忽细，周期性波动，很多问题根源在喂料。
三、设备硬件质量因素
螺杆与机筒
螺杆长径比、剪切块配置不匹配物料，塑化混炼不足；
螺杆机筒磨损，间隙变大，熔体回流打滑，出料不稳；填充改性物料，未做氮化 / 双合金处理，磨损速度很快。
温控加热系统
多段温控精度差、热电偶漂移，实际温度和显示偏差；微型机对温度非常敏感，几度偏差就改变熔体粘度，造成尺寸波动。
加热预热时间不足，物料塑化不完全，扭矩过载。
机头、模头
流道有死角、抛光差，物料滞留碳化产生黑点；模口磨损、模孔变形，制品尺寸、圆度变差；滤网堵塞，压力异常升高。
动力与压力检测
转速不稳定；熔体压力传感器失效，无法监控背压；背压不足，排气差、混炼差；背压过高容易过热降解。
传动系统：减速机、联轴器间隙，转速抖动。
四、工艺参数（微型挤出容易翻车）
各区温度
温度过低：塑化不足，有未熔颗粒；
温度过高：塑料分解、碳化、气泡；
温差不合理，熔体粘度波动，出料不稳定。
螺杆转速
转速过高：剪切过热，物料降解；转速过低，塑化不充分；微型机不适合高转速。
转速直接改变剪切热，不要只看设定温度，剪切自热会让熔体实际温度高于设定值。
背压
背压太小：排气差、混炼差，气泡、成分不均；
背压太大：剪切过高，物料降解。
物料停留时间
微型机料筒容积小，物料停留时间短；热敏材料停留稍长就碳化；换料必须充分清机，残留旧料会持续污染样品。
牵引速度
挤出细丝、细管，牵引速度与挤出流量必须匹配；牵引过快拉细、断条；牵引过慢制品胀大、尺寸超差。
五、冷却定型后处理
冷却水槽温度、冷却距离不合理：冷却太快内应力大；冷却不足制品变形、尺寸不稳定。
牵引滚轮打滑、压力不当，造成丝材粗细波动。
六、环境与人为操作因素
环境温度：车间温度大幅波动，塑料粘度发生变化，制品一致性变差。
电压波动，电机转速漂移。
换料、换色未彻底清机，残留物料产生黑点、杂色。
开机未充分预热就启动螺杆，塑化不良。
取样时机错误，直接取开机不稳定段，得到错误样品数据。
七、常见缺陷快速对应
气泡、气孔：原料未烘干；背压不足；物料热降解。
出料忽粗忽细：喂料波动；螺杆打滑磨损；温度漂移；熔体压力不稳。
黑点黑纹：死角积料碳化；原料杂质；温度过高降解；换料清理不干净。
频繁断条：塑化不良；牵引不匹配；杂质堵模口；熔体破裂。
混炼不均匀：背压不足；螺杆剪切配置不合适；喂料比例波动。
微型挤出机避坑要点：原料烘干优先，喂料稳定是前提；温度不要只看仪表，关注剪切自热；充分清机；稳定的背压；稳定牵引冷却，待挤出稳定后再取样。
