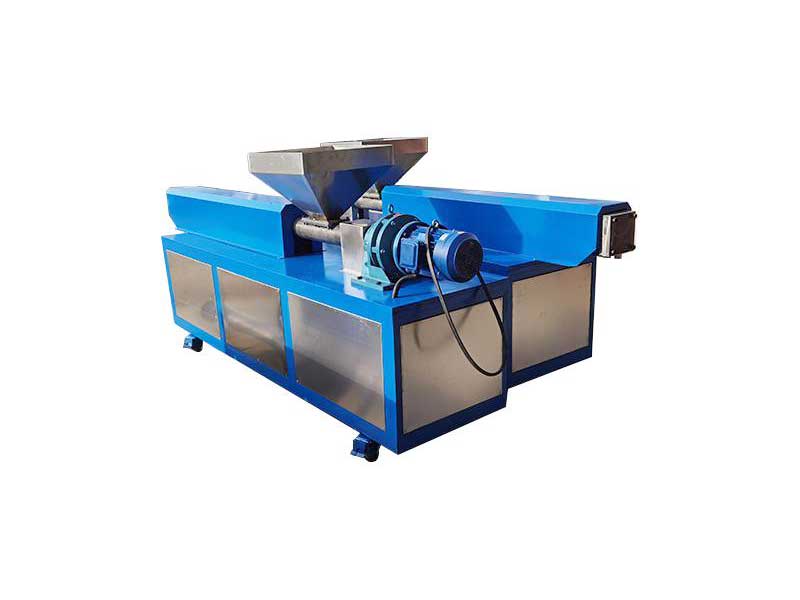

热熔胶挤出机是针对 EVA、PO、TPU 等热塑性热熔胶配方专门设计的专用螺杆挤出生产设备，区别于通用塑料挤出机；将热熔胶原料（聚合物、增粘树脂、蜡、助剂）投入料斗，依靠机筒分段加热 + 螺杆剪切输送，完成熔融、混炼、脱除水汽与挥发分，经齿轮计量泵稳压后由模头挤出胶条，再经冷却、切粒，连续生产热熔胶颗粒成品。下面小编总结一下使用
热熔胶挤出机的常见故障和解决方法：
1、产品出现黑点、焦粒、黑色杂质
现象：挤出胶条、颗粒分布黑点，严重时有炭渣。
原因 1：物料在机筒、模头高温停留时间过长，热熔胶碳化结焦。
解决：停机使用 PE/PP 清洗料彻底置换清机；降低各区加工温度，减少滞留。
原因 2：停机未清机，机筒残留旧料。
解决：下班 / 长时间停机必须做置换清洗，不可带料保温过夜。
原因 3：模头流道、模孔积碳；滤网破损，碳渣被带出。
解决：拆洗模头，抛光流道；更换整套滤网组件。
原因 4：原料含有杂质、回收料过多。
解决：管控原料品质，增加过滤层数。
2、胶粒内部气泡、孔洞多
现象：颗粒断面气孔多，胶条内部发泡。
原因 1：原料吸潮含水率高。
解决：原料烘干处理，控制原料湿度。
原因 2：真空系统失效，真空度不足；真空管路、真空罐被挥发物堵塞。
解决：检查真空泵；清理真空管路、冷凝罐；密封各法兰漏气点；生产必须开启真空。
原因 3：加工温度过高，物料分解产生小分子气体。
解决：适当下调机筒、模头温度。
3、模头频繁堵孔、出料变小、个别孔不出料
现象：模头部分模孔出料变小甚至不出料，压力上升。
原因 1：碳化物、杂质堆积模孔或滤网堵塞。
解决：更换滤网；拆模头清理模孔积碳。
原因 2：熔体压力过高。
解决：适当降低螺杆转速，排查滤网堵塞。
原因 3：模头温度局部偏低，熔体流动性变差。
解决：检查模头加热圈、热电偶，保证模头温度均匀。
4、主机电流高、过载报警，螺杆启动困难
现象：主机电流超出额定，过载跳停。
原因 1：升温后保温时间不足，物料没有充分熔融。
解决：达到设定温度后保温 30‑60min，再启动螺杆。
原因 2：设定温度偏低，塑化差，熔体粘度大。
解决：分段提高机筒温度。
原因 3：机筒内部存在硬块碳料卡住螺杆。
解决：清机置换；严重时拆机清理螺杆机筒。
原因 4：喂料架桥断料，螺杆空转后瞬间进料冲击。
解决：消除料斗架桥，保证下料连续。
5、出料波动、胶条厚薄忽大忽小、挤出脉动
现象：胶条粗细抖动不稳定，切粒大小不均匀。
原因 1：料斗架桥、下料断续，喂料不稳。
解决：疏通料斗，避免原料搭桥结拱。
原因 2：齿轮计量泵故障、异响，泵磨损或入口负压进气。
解决：检修齿轮计量泵，检查轴封是否漏气。
原因 3：真空波动、系统漏气。
解决：检查真空管路密封。
原因 4：滤网逐步堵塞，熔体压力波动。
解决：更换滤网。
6、切粒粘粒、颗粒带尾巴、颗粒粘连成团
现象：颗粒相互粘在一起，很多带细长尾巴料。
原因 1：胶条冷却不足，入水温度太高。
解决：降低冷却水温度，增加水槽冷却长度，保证胶条充分硬化再进切粒机。
原因 2：切粒刀片钝、动定刀间隙过大。
解决：打磨或更换刀片，调整刀间隙。
原因 3：挤出温度偏高，胶料偏软。
解决：适当下调挤出温度。
7、胶条断裂（水槽前断条）
现象：模头出来胶条进入冷却水槽中途断裂。
原因 1：熔体温度过低，胶料太脆。
解决：提高机筒、模头温度。
原因 2：挤出压力波动大；计量泵运转不稳。
解决：排查喂料、计量泵、滤网。
原因 3：胶条受外力拉扯过大，牵引速度过快。
解决：降低牵引机速度，匹配挤出流量。
8、模头、法兰位置漏胶
现象：法兰、模头缝隙往外溢胶。
原因 1：螺栓松动，热胀冷缩后螺栓预紧力不足。
解决：升温到工艺温度后，热态重新紧固模头、法兰螺栓。
原因 2：密封圈老化破损。
解决：更换氟橡胶密封件。
⚠️高温漏胶有起火风险，漏胶必须及时停机处理。
9、真空冒料，物料被吸入真空管路
现象：真空罐内出现胶料，真空管路被物料堵塞。
原因 1：螺杆转速太高，熔体挥发大；物料起泡进入真空口。
解决：降低螺杆转速；适当降低加工温度。
原因 2：料层过高，熔体直接冲到真空口。
解决：调整喂料与螺杆转速配比。
10、计量泵异响、输出流量下降
原因 1：有硬质碳渣杂质进入齿轮计量泵，磨损齿轮。
解决：停机清洗；严重需要维修或更换计量泵；加强前端过滤。
原因 2：温度过低，熔体粘度大，泵负载大。
解决：提高计量泵段温度。
11、温控异常，温度显示不准
现象：显示温度和实际物料温度差距大，物料容易过热碳化。
原因：热电偶松动、老化；加热圈损坏。
解决：紧固或更换热电偶；检查更换损坏加热圈，定期校验温度。
重要提醒
EVA/PO 热熔胶严禁超 200℃长时间保温，极易快速碳化；
长时间停机必须清洗置换机筒，不能把热熔胶留在机筒高温存放；
出现漏胶、冒烟，di一时间降温度、停机处理，防范火灾。
